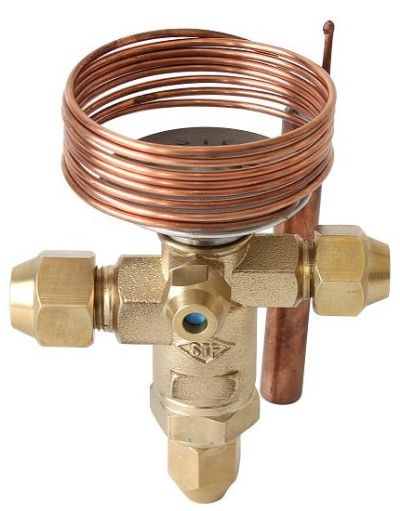

NRF(E)系列热力膨胀阀

更新时间：NRF(E)系列热力膨胀阀

已被浏览：次

详细介绍

概述

NRF(E)/RT(E)系列热力膨胀阀是一体式膨胀阀，适用与空调、商业制冷、
运输空调及冷冻等领域。

特点

稳定的过热度调节性能。

蒸发温度范围： -40℃～+10℃。

可提供MOP（马达过载保护）功能。

可更换进口滤网。

适用R22, R134a, R407c, R404A/R507冷媒等介质。

过热度调节

出厂过热度设定为3.5K，静过热度调节范围2～8K。

旋下密封螺帽，旋转调节杆，顺时针转动调节杆一圈，过热度增加1.5K，

逆时针转动调节杆一圈，过热度减少1.5K。

General

NRF(E)/RT(E) are integrated valves for freezing,air conditioning, commercial Ref.

and transportation A/C and Ref..

Characteristics

Constant superheat adjusting performance.

Evaporating temperature range: -40℃～+10℃.

Can be supplied with MOP(Max operating pressure).

Changeable inputing filter net.

Suitable for R22, R134a, R407c, R404A/R507.

Superheat adjusting

Factory setting:superheat 3.5K,static superheat adjusting range is between 2～8K.

Take off cap and turn adjusting stem.Turn adjusting stem clockwise one round,reduces superheat 1.5K.

选型表格Technical data

R134a			R22			R407c			R404A/R507
型号（Model）		名义容量 Nominal capacity (KW)	型号（Model）		名义容量 Nominal capacity (KW)	型号（Model）		名义容量 Nominal capacity (KW)	型号（Model）		名义容量 Nominal capacity (KW)
NRF(E) RT(E)	1/4M	0.88	NRF(E) RT(E)	1/2H	1.76	NRF(E) RT(E)	1/2N	1.76	NRF(E) RT(E)	1/3S	1.17
NRF(E) RT(E)	1/2M	1.76	NRF(E) RT(E)	1H	3.52	NRF(E) RT(E)	1N	3.52	NRF(E) RT(E)	2/3S	2.35
NRF(E) RT(E)	1M	3.52	NRF(E) RT(E)	1-1/2H	5.28	NRF(E) RT(E)	1-1/2N	5.28	NRF(E) RT(E)	1S	3.52
NRF(E) RT(E)	1-1/2M	5.28	NRF(E) RT(E)	2H	7.04	NRF(E) RT(E)	2N	7.04	NRF(E) RT(E)	1-1/2S	5.28
NRF(E) RT(E)	2M	7.04	NRF(E) RT(E)	3H	10.56	NRF(E) RT(E)	3N	10.56	NRF(E) RT(E)	2S	7.04
NRF(E) RT(E)	2-1/2M	8.80	NRF(E) RT(E)	4H	14.08	NRF(E) RT(E)	4N	14.08	NRF(E) RT(E)	3S	10.56
NRF(E) RT(E)	3M	10.56	NRF(E) RT(E)	5H	17.60	NRF(E) RT(E)	5N	17.60	NRF(E) RT(E)	3-1/2S	12.32
NRF(E) RT(E)	4M	12.32	NRF(E) RT(E)	6H	21.12	NRF(E) RT(E)	6N	21.12	NRF(E) RT(E)	4S	14.08
NRF(E) RT(E)	5-1/2M	19.36	NRF(E) RT(E)	7-1/2H	26.40	NRF(E) RT(E)	7-1/2N	26.40	NRF(E) RT(E)	5S	17.60
NRF(E) RT(E)	7-1/2M	26.40	NRF(E) RT(E)	10H	35.20	NRF(E) RT(E)	10N	35.20	NRF(E) RT(E)	7S	24.64
NRF(E) RT(E)	9M	31.68	NRF(E) RT(E)	12H	42.24	NRF(E) RT(E)	12N	42.24	NRF(E) RT(E)	8-1/2S	29.92

注：名义制冷量是基于蒸发温度t_e=4.4℃，冷凝温度t_c=40℃,阀前制冷剂温度为t₁=37.8℃。

Note:Nominal capacity is based on evaporating temperature t_e=4.4℃, condensing temperature t_c=40℃,and refrigerant temperature ahead of valve t₁= 37.8℃
