ADF系列氨用电磁阀

更新时间:ADF系列氨用电磁阀

已被浏览:

详细介绍

概述

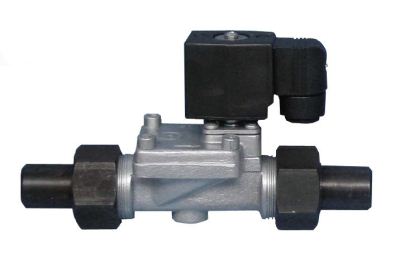

ADF-M型电磁阀采用全塑封线圈,具有良好的防湿、防振和耐腐蚀性。产品中零部件采用不锈钢材料,它可用于氨、氟利昂制冷系统,也可用于气动、液压、供水系统。

特点

●  用于氨系统以及HCFC,HFC等制冷剂,清洁水及粘度≤4ºE的机油

●  可以根据要求选择交流或直流线圈

交流: 24V, 36V, 110V, 220V

直流: 12V, 24V, 110V, 220V

●  开阀压差:

交流: 0.05 – 21 bar

直流: 0.05 – 17 bar

●  最高工作压力:30bar

●  流体温度 -25℃—100 ℃

●  可提供UL/CUL认证

型号与参数Technical data

型号

Model

通径

Orifice

(mm)

接管规格

Connect tube

连接方式

Form of connect

流量Kv

Flow rate

m3/h

外形尺寸Dimension(mm)

长(L)

宽(W)

高(H)

ADF10MB

10

Ф20×5

焊接式

welding-form

1.9

186

58

136

ADF15MB

15

Ф22×3.5

4.5

186

58

136

ADF20MB

20

Ф28×4

5

186

58

136

ADF25MA

25

Ф32×3.5

法兰式

Flange-form

9.5

190

145

112



●  Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量.

The Kv value is the water flow in m3/h at a pressure drop across valve of 1 bar,ρ=1000kg/ m3.
