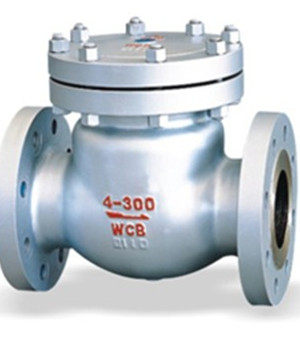

H44H美标法兰止回阀

更新时间：H44H美标法兰止回阀

已被浏览：次

详细介绍

H44H美标法兰止回阀安装与使用
　　1 旋启式止回阀水品安装在水平管道上，使用是一般处于全开状态。
　　2 安装前应先进行以下工作
　　A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；
　　B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；
　　3 安装时介质的流向必须限制。
　　4 通过管路的介质不应带有硬质颗粒，以免损伤密封面
　　5 该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。
H44H美标法兰止回阀试验压力：

公称压力		150	300	600	900	1500
壳体强度试验（MPa）	水	3	7.8	15.4	22.5	37.5
高压密封试验（MPa）	水	2.2	5.6	11.2	16.5	27.5
低压密封试验（MPa）	空气	0.6

公称压力PN（MPa）		1.6	2.5	4.0	6.4	10.0
壳体强度试验（MPa）	水	2.4	3.75	6.0	9.6	15.0
高压密封试验（MPa）	水	1.76	2.75	4.4	7.04	11
低压密封试验（MPa）	空气	0.6

H44H美标法兰止回阀主要外形和连接尺寸：

公称通径 DN	主要外形尺寸和连接尺寸
公称通径 DN	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560
