高压锻造球阀Q41N-320

0-0

下一个

上一个

上一页

下一页

高压锻造球阀Q41N-320

更新时间：高压锻造球阀Q41N-320

已被浏览：次

详细介绍

高压锻造球阀Q41N-320

产品用途
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

型号	公称压力	试验压力[MPa]		工作压力	工作温度	使用介质
		壳体	密封
Q41N60	16.0	24.0	17.6	16.0	-40～50	水、油品、氮、氢、氨
Q41N-320	32.0	48.0	35.2	32.0

主要零件材料

零件名称	阀体	阀座、阀杆、球体	密封圈	法兰	双头螺栓	O型圈
材料	45	2Cr13	尼龙1010	35	35CrMo	丁腈橡胶

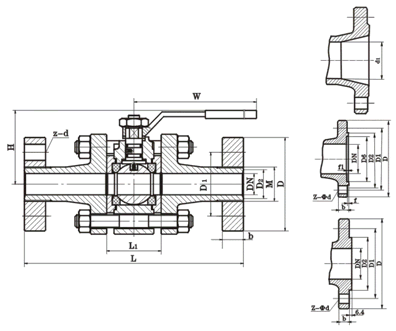

主要尺寸

公称压力	公称通径	L	L₁	D	D₁	M	D₂	Z-фd	b	H	L₀
16.0	10	210	52	95	60	M24×2	18	3-ф18	20	77	220
	15	230	62	95	60	M24×2	20	3-ф18	20	85	220
	20	240	73	105	68	M33×2	28	3-ф18	20	94	250
	25	260	77	105	68	M33×2	28	3-ф18	22	100	250
	32	300	100	115	80	M42×2	38	4-ф18	24	120	300
	40	350	110	165	115	M52×3	48	6-ф26	30	150	400
	50	400	130	165	115	M64×3	58	6-ф26	32	165	400
	65	490	140	200	145	M80×4	74	6-ф29	40	180	500
	80	580	150	225	170	M100×3	94	6-ф33	50	200	600
	100	620	178	260	195	M125×4	115	6-ф36	60	245	800
公称压力	公称通径	L	L₁	D	D₁	M	D₂	Z-фd	b	H	L₀
32.0	10	210	52	95	60	M24×2	18	3-ф18	20	77	220
	15	230	62	105	68	M33×2	28	3-ф18	20	85	220
	20	240	73	105	68	M33×2	28	3-ф18	20	94	250
	25	260	77	115	80	M42×2	35	4-ф18	25	100	250
	32	300	100	135	95	M48×2	41	4-ф22	30	120	300
	40	350	110	165	115	M64×3	47	6-ф26	35	150	400
	50	400	130	200	145	M80×3	70	6-ф29	40	165	450
	65	490	140	225	170	M100×3	90	6-ф33	50	180	500
	80	580	150	260	195	M125×4	112	6-ф36	55	200	600
	100	620	178	300	235	M155×4	135	8-ф36	65	245	800
